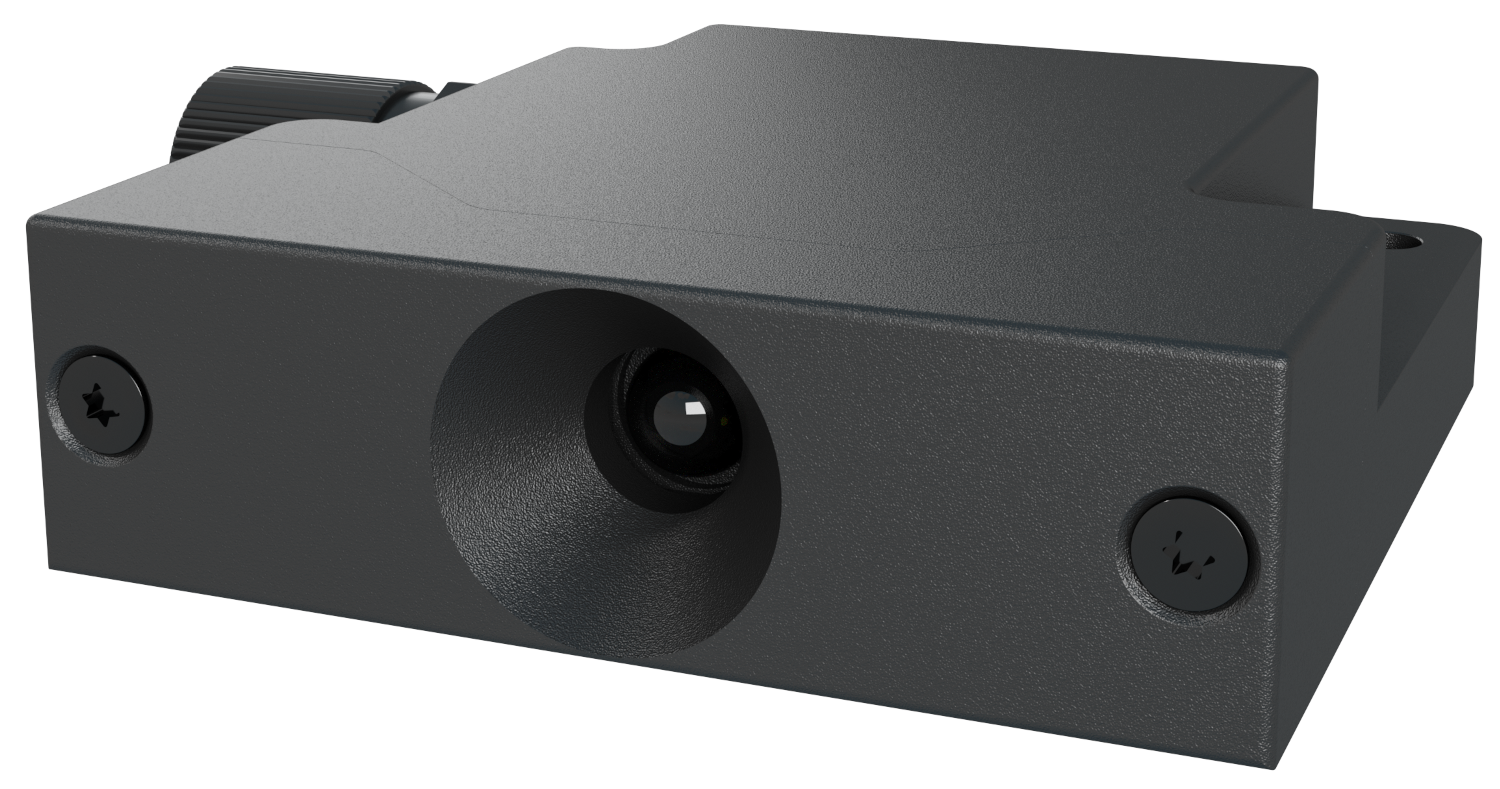

TSE-02
Temperatursensor Pro
Basis für den auf Asphaltmessung optimierten Temperatursensor Pro ist ein Matrix-Sensor. Dieser ermöglicht
eine erweiterte, intelligente Temperaturauswertung. Der Sensor kann digital per CAN-Bus eingebunden werden.
- CAN-Schnittstelle

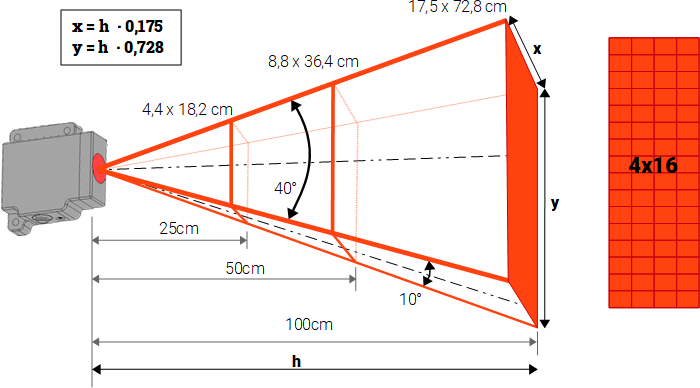

- Sensor-Matrix mit einem Sichtfeld von 40° x 10°
- Sensor-Auflösung 16 x 4 Messpunkte
- Messbereich ist für die Asphaltmessung optimiert
- Kompakte Größe ohne bewegte Teile
Ausführliche Informationen
Basis für den auf Asphaltmessung optimierten Temperatursensor Pro ist ein Matrix-Sensor. Dieser ermöglicht eine erweiterte, intelligente Temperaturauswertung. Der
Sensor kann digital per CAN-Bus eingebunden werden. Anwendungsbeispiele sind die Messung des heißen Asphalts im Fallstrom von der Mulde des Sattelaufliegers in den Kübel des Beschickers oder Fertigers, die Temperaturmessung am Schneckenbock des Fertigers oder bei der Verdichtungsarbeit der Tandemwalze.
Besonderheiten:
- CAN-Schnittstelle
- Sensor-Matrix mit einem Sichtfeld von 40° x 10°
- Sensor-Auflösung 16 x 4 Messpunkte
- Messbereich ist für die Asphaltmessung optimiert
- Kompakte Größe ohne bewegte Teile
Einsatzbereich mobile Maschinen im Asphaltbau, z. B.:
- Kübel des Beschickers oder Deckenfertigers
- Schneckenbock des Deckenfertigers
- Tandemwalze
Einsatzbeispiele (Fallstrommessung am Kübel und Temperaturmessung an der Walze)
TSE-02:
| Gesamtabmessungen | (B/H/T) 94 mm x 28 mm x 88 mm |
| Gehäuse / Schutzart | Aluminiumgehäuse, Schutzart IP69 (DIN EN 60529) |
| Gewicht | ca. 0,35 kg |
| Anschlüsse | Einbaustecker 5-pol. M12 |
| Versorgung, Stromaufnahme | UB = 8..32 V (Verpolungsgeschützt), ca.40 mA bei 12 V |
| Sensor | Sichtfeld: 40°x10° Auflösung 16 x 4 Messpunkte Messbereich: -50°C bis 300°C Genauigkeit: ±1°C (TObjekt = TUmgeb. = 0..50°C) ±2,5°C (TObjekt = 150°C TUmgeb. = 50°C) |
| Signalgeber | 1x optischer Signalgeber (Gehäuse-LED) |
| Schnittstellen | 1x CAN (maximale Baudrate: 1 Mbit/s) |
| Einsatztemperaturbereich | -40..85° C (Gehäusetemperatur) |
| EMV | – Richtlinie 2014/30/EU Straßenfahrzeuge: – ISO 10605 – ISO 7637‑1 – ISO 7637‑2 – ISO 7637‑3 Baumaschinen: – DIN EN ISO 13766-1 Land- und Forstmaschinen: – DIN EN ISO 14982 Industrieller Einsatz: – DIN EN 61000‑6‑2 – DIN EN 61000‑6‑4 |
| Mechanische, klimatische Belastbarkeit | Schwingen: – DIN EN 60068-2-6 Schocken, Dauerschocken: – DIN EN 60068-2-27 Schocks durch raue Handhabung: – DIN EN 60068-2-31 Kälte: – DIN EN 60068-2-1 Trockene Wärme: – DIN EN 60068-2-2 Temperaturwechsel: – DIN EN 60068-2-14 Feuchte Wärme: – DIN EN 60068-2-30 |

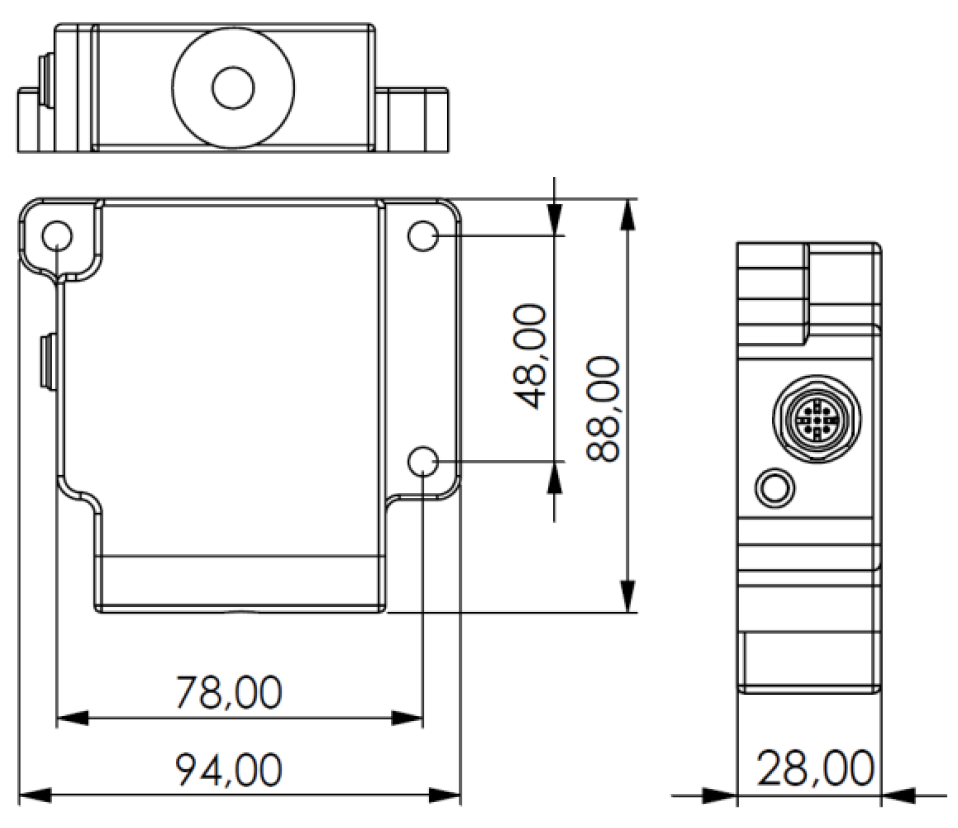

TSE-02 in mm
