Intelligenter Knoten

Der intelligente Anschlussknoten verbindet alle Teile des VÖLKEL-Navigators. Alle maschinenspezifischen Einstellungen werden im Knotenpunkt gespeichert. Das ermöglicht den einfachen Wechsel des Navigators von Maschine zu Maschine.

Anschlüsse

  • Stromversorgung (Maschinenzündung)
  • Beschleunigungssensor
  • GNSS-Empfänger
  • Navigator-Display
  • LTE-Modem

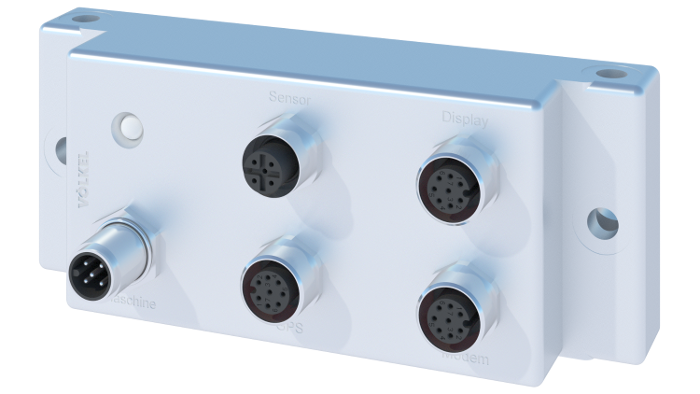

Navigatgor Anschlussbox Intelligenter Knoten.

Ausführliche Informationen

Beschreibung
Technische Daten
Gehäuseabmessung

Der intelligente Knoten (NAB) ist das Herzstück der Vorrüstung für den VÖLKEL-Navigator. Die Vorrüstung umfasst alle fest verbauten Teile und kann auf jeder beliebigen Maschine herstellerunabhängig montiert werden. Alle maschinenspezifischen Einstellungen werden im intelligenten Knoten gespeichert. Sobald ein Navigator-Display in den Schnellwechsler einer Maschine gesteckt und die Zündung aktiviert wird startet die Anwendung des jeweiligen VÖLKEL-Navigators anhand der im intelligenten Knoten gespeicherten Maschinenkonfiguration.

NAB:

Gesamtabmessungen(B/H/T) 134,0 mm x 54,0 mm x 32,0 mm
Gehäusefarblos eloxiertes Aluminium, vergossen
Gewichtca. 430 g
AnschlüsseM12x1 – Stecker für Versorgung
M12x1 – Buchse für Sensor
M12x1 – Buchse für GPS
M12x1 – Buchse für Display
M12x1 – Buchse für Modem
VersorgungUB = 4 … 32 V
Einsatztemperaturbereich-40 … 85° C (Gehäusetemperatur)
Stromaufnahmeca. 150 mA bei 12 V (ohne externe Peripherie)
max. 0,1 mA im Standby
Programmspeicher320 kByte Flash-EPROM
Datenspeicher42 kByte RAM
SensorLagesensor X,Y
Eingänge1x Aktivierungseingang zur Fernsteuerung der Ein- und Ausschaltung 1   Schalteingang mit 4,5 kW Pulldown mit einstellbaren Schaltschwellen
1x Frequenzeingang, fmax = 10 kHz Umschaltung zwischen Pullup und Pulldown. 4,1 kW Pulldown/Pullup Widerstand. Einstellbare Schaltschwellen im Bereich von –0,2..18 V.
Ausgänge1x geschalteter Versorgungsspannung für Sensor
1x geschalteter 12 V Versorgungsspannung für GPS mit maximal 0,7 A Belastung
2x Ausgänge zur Aktivierung von Display- bzw. Modem
Schnittstellen4x RS232, maximale Baudrate: 115 kBaud
4x CAN 2.0 B, maximale Baudrate: 1 Mbit/s
SicherheitMikrocontroller-Watchdog,
Verpolungsgeschützt,
Schutzart IP68
AnzeigeStatus-LED grün/rot
EMVStraßenfahrzeuge:
– Richtlinie: 72/245/EWG (95/54/EG)
– ISO 10605
– ISO 7637‑1
– ISO 7637‑2
– ISO 7637‑3
Baumaschinen:
– DIN EN 13309
– ISO 7637‑3
Land- und forstwirtschaftliche Maschinen:
– Richtlinie 75/322/EWG (2001/3/EG)
– DIN EN ISO 14982
– ISO 7637‑3
Industrieller Einsatz:
– DIN EN 61000‑6‑2
– DIN EN 61000‑6‑4
Mechanische, klimatische BelastbarkeitKälte:
– DIN EN 60068-2-1
Trockene Wärme:
– DIN EN 60068-2-2
Schwingen:
– DIN EN 60068-2-6
Temperaturwechsel:
– DIN EN 60068-2-14
Schocken:
– DIN EN 60068-2-27
Dauerschocken:
– DIN EN 60068-2-29
Feuchte Wärme:
– DIN EN 60068-2-30
Frei fallen:
– DIN EN 60068-2-32

NAB in mm

Navigatgor Anschlussbox Intelligenter Knoten.
