Anbauverdichter

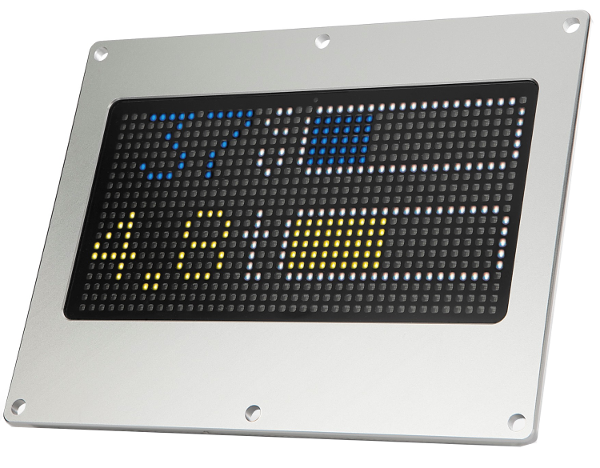

Compaction-Display
LED-Display für den Einbau in Verdichtungsmaschinen wie Rüttelplatten oder Baggeraufsätze.
- 7-Zoll LED-Farbdisplay
- CAN-Schnittstelle
- Akustischer Signalgeber
Ausführliche Informationen
LED-Display für den Einbau in Verdichtungsmaschinen wie Rüttelplatten oder Baggeraufsätze.
- 7-Zoll LED-Farbdisplay
- CAN-Schnittstelle
- Akustischer Signalgeber
MVA:
| Gesamtabmessungen | (B/H/T) 222,0mm x 172,0mm x 20,7mm |
| Gehäuse | farblos eloxiertes Aluminium, vergossen Schutzart IP69 {interne Info: evtl. IP68} |
| Gewicht | ca. 1,2kg |
| Anschlüsse | M12x1 – Stecker für Generator M12x1 – Stecker für Alternativenergiequelle und Schnellwechsler M12x1 – Stecker für Schnittstelle M12x1 – Buchse für Verdichtungsmessung M12x1 – Buchse für Lastmessung M12x1 – Buchse für Phasenlage |
| Versorgung | 3-Phasen- Generator an X4 mit f = 0-1kHz; 12V AC / 17V DC alternativ an X6 UB = 8..32V DC eingeschränkter Betrieb an X5 (ohne Anzeige/Bluetooth) mit 5V DC |
| Einsatztemperaturbereich | -30 … 85°C (Gehäusetemperatur) |
| Stromaufnahme | Generator 2150 U/min; 25% Helligkeit: ca. 1A bei 8V DC (ohne externe Peripherie / typischer Betrieb) |
| Mikrocontroller | XC2289H-200F100 / 80MHz |
| Programmspeicher | 1600kByte Flash-EPROM |
| Datenspeicher | 146kByte RAM |
| Eingänge | 1 Digitaler Schalteingang mit 4,5kW Pulldown-Widerstand, einstellbare Schaltschwellen im Bereich von 0..12V 1 Digitaler Schalteingang mit 4,3kW Pulldown-Widerstand, einstellbare Schaltschwellen im Bereich von 0..12V. Verwendbar als Frequenzeingänge bis 4kHz mit festen Schaltschwellen: Uon = ca. 6V {interne Info: 3,9..6,9V}, Uoff = ca. 3V {interne Info: 2,8..5,9V, Uhyst = ca. 2,8V (1,0..3,8V)}. 1 Analogeingang für ein Spannungsbereich von 0..2,5V DC und 0,57V AC mit 10Bit Auflösung und 147kW Eingangswiderstand. {interne Info: der Spannungsbereich ist durch Bestückungsvarianten änderbar} |
| Ausgänge | 1 Spannungsversorgungsausgang 5V / 50mA für den Sensor AS1 1 Spannungsversorgungsausgang 5V / 300mA 2 Spannungsversorgungsausgänge 12V / ∑=200mA |
| Schnittstellen | 1 RS232, maximale Baudrate: 115kBaud 1 CAN 2.0B, maximale Baudrate: 1Mbit/s 1 Bluetooth, Dual Mode (BR/EDR/LE) |
| Anzeige | 40×20 Anzeigematrix; 800 Pixel RGB |
| Sicherheit | Mikrocontroller-Watchdog, verpolungsgeschützt, Generatorfrequenzüberwachung |
| MTTFd | 24 Jahre |
| EMV {Interne Info: ist zu prüfen} | Straßenfahrzeuge: Richtlinie2014/30/EU, UN/ECE-R10 ISO 10605, ISO 7637‑1, ISO 7637‑2, ISO 7637‑3 Baumaschinen: DIN EN 13309 Land- und forstwirtschaftliche Maschinen: Richtlinie 2009/64/EG, DIN EN ISO 14982 Industrieller Einsatz: DIN EN 61000‑6‑2, DIN EN 61000‑6‑4 |
| Mechanische, klimatische Belastbarkeit | Kälte: DIN EN 60068-2-1 Trockene Wärme: DIN EN 60068-2-2 Schwingen: DIN EN 60068-2-6 Temperaturwechsel: DIN EN 60068-2-14 Schocken: DIN EN 60068-2-27 Dauerschocken: DIN EN 60068-2-27 Feuchte Wärme: DIN EN 60068-2-30 Schocks durch raue Handhabung: DIN EN 60068-2-31 |
MVA in mm
